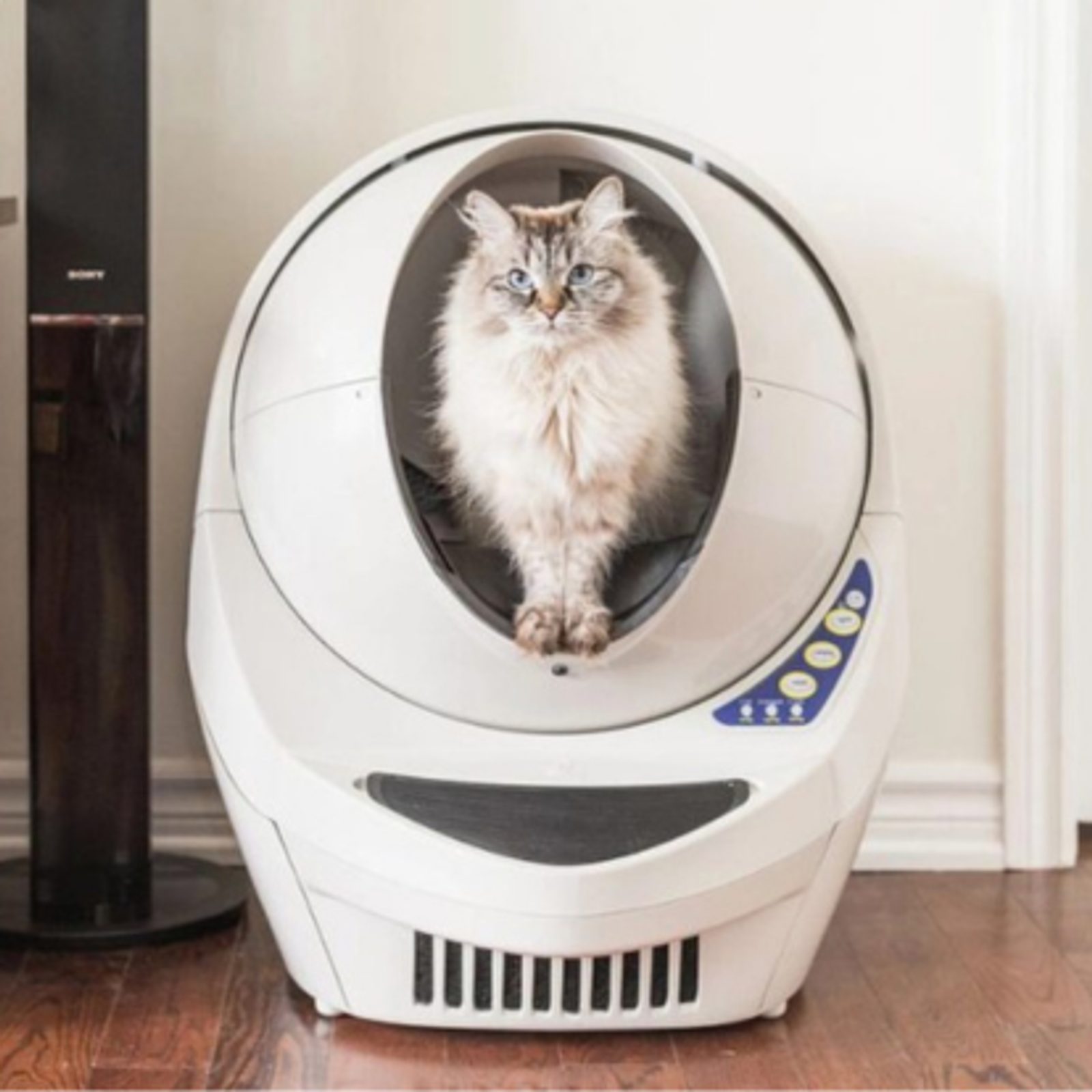

Litter Robot III - Lumini intermitente secvențiale sau intermitente toate odată

Cei mai mulți dintre dvs. sunteți aici pentru că pe panoul de control al Litter-Robot-ului dvs. sunt 3 lumini intermitente. Uneori, această problemă este cauzată de o sursă de alimentare defectă sau de motorul în sine. Dacă chiar și după verificarea șurubului de reglare de pe motor și verificarea tensiunii pe sursa de alimentare cu un multimetru, luminile continuă să clipească, probabil trebuie să înlocuiți senzorul cu efect Hall.

Notă: Înainte de a începe, asigurați-vă că globul și magneții săi sunt în regulă și bine poziționați.

Dacă luminile de pe panoul de control clipesc de la dreapta la stânga, de la stânga la dreapta sau simultan, problema este aceeași: robotul nu a reușit să urmărească corect poziția globului. Acesta este rolul senzorului Hall Effect; datorită acestuia, Litter Robot-ul dumneavoastră este atât de inteligent. Acești senzori sunt proiectați să reacționeze la orice câmp magnetic. Când globul se rotește, magneții din interiorul globului activează senzorul Hall Effect, permițând robotului să detecteze poziția exactă a globului.

Urmați acești pași și veți putea schimba fără probleme întreaga ansamblu de cabluri.

Notă: Senzorul Hall Effect face parte din ansamblul de cabluri și nu se vinde separat.

Pasul 1: Deschideți panourile de control

• Deconectați sursa de alimentare a Litter Robot-ului
• Îndepărtați cu grijă capacul superior și globul
• Găsiți cele 5 șuruburi din partea superioară a bazei și desfaceți-le



Pasul 2: Găsiți placa de circuit imprimat și senzorii

• Acum ar trebui să vedeți motorul, placa de circuit imprimat și senzorii Hall Effect.
• Deconectați cu grijă cele 3 conectori de pe placa de bază și scoateți-i.
• Deconectați cei 2 conectori ai motorului și scoateți motorul.
• Îndepărtați banda de pe senzorul Hall Effect.
• Găsiți și scoateți cutia de cabluri (săgeata galbenă).

Notă: Senzorul Hall Effect este conectat la cablaj și acum nu îl veți putea îndepărta.



Pasul 3: Deschideți baza

• Întoarceți baza cu fața în jos și asigurați-vă că pe panoul de control nu a rămas nicio piesă liberă.
• Deșurubați cele 9 șuruburi.





Pasul 4: Scoateți întregul cablu

• Desfaceți cu grijă conectorul de încărcare folosind cleștele (nu pierdeți piulița și șaiba).
• Deconectați conectorul senzorului (firul albastru și cel negru).
• Deconectați firele carcasei (firele mov și negru).
• Scoateți cu grijă firele bateriei (firele roșu și negru).



Pasul 5: Instalați noul cablu

• Conectați înapoi senzorul (firele albastru și negru).
• Treceți conectorii bateriei prin orificiul mic (firele roșu și negru).
• Înșurubați înapoi conectorul de alimentare (firele alb și negru)
• Conectați înapoi conectorii carcasei (firele mov și negru).
• Treceți senzorul Hall Effect prin orificiul din panoul de control.

Verificați instalarea senzorilor cu efect Hall în cablajul din plastic:

Pasul 6: Montați înapoi panoul de control

• Asigurați-vă că toate firele sunt sub motor.
• Închideți din nou cutia de cabluri.
• Montați motorul (cablu: roșu cu verde, alb cu maro).
• Montați partea din plastic cu senzorul Hall Effect la locul ei.
• Adăugați o bucată de bandă adezivă pe senzorul Hall Effect și fixați-l.
• Reconectați cei 3 conectori pe placa de circuit imprimat.



Pasul 7: Închideți unitatea

• Prindeți placa principală de panoul de plastic.
• Înșurubați înapoi cele 5 șuruburi (asigurați-vă că toate firele sunt fixate la locul lor și nu sunt deconectate în proces).
• Înșurubați înapoi cele 9 șuruburi din partea din spate a bazei.

---

Pasul 8: Conectați și testați

• Odată ce unitatea este reasamblată, montați globul (verificați de două ori dacă angrenajul motorului este bine introdus în șanțul globului).
• Închideți capacul.
• Conectați sursa de alimentare.
• Dacă unitatea nu pornește automat, apăsați butonul de pornire.
• Lăsați unitatea să facă un ciclu de funcționare.
• Bucurați-vă de unitatea reparată!
