Litter Robot III - înlocuirea senzorilor DFI

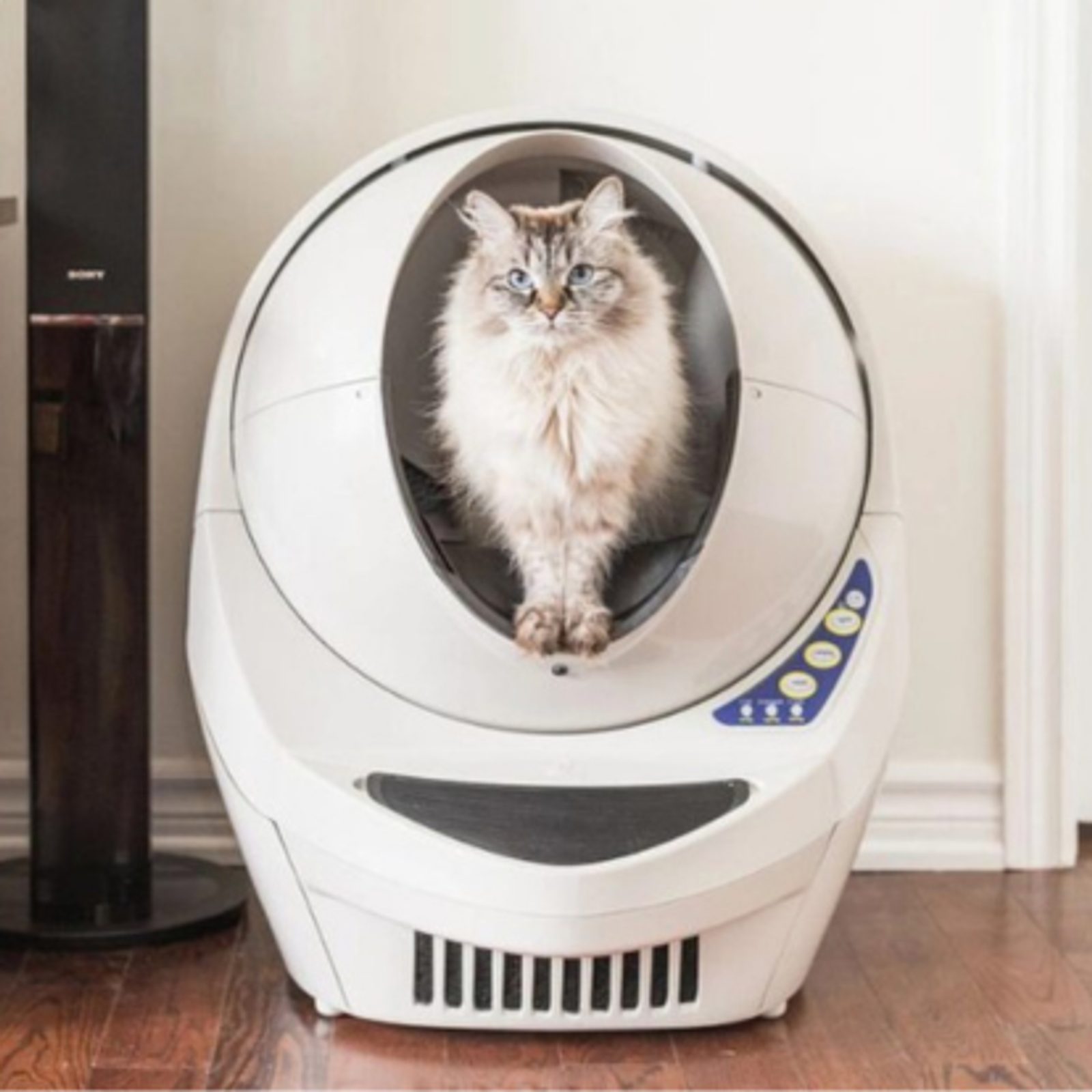

Pisicile sunt companioni grozavi, dar curățarea litierei pentru pisici poate fi o sarcină neplăcută. Din fericire, există dispozitive inovatoare, cum ar fi litiera pentru pisici Litter Robot III, care facilitează menținerea ei curată și proaspătă. Acest dispozitiv utilizează Open Air DFI Hardware (dual field infra-red), pentru un ciclu de curățare adecvat. Dacă obțineți o lumină albastră intermitentă, trebuie să faceți o înlocuire. Mai jos vă vom arăta cum să o faceți.

• Cum să procedați:

  1. Deconectați toaleta de la priză.

  2. Îndepărtați capacul, globul și sertarul pentru deșeuri.

  3. Partea din plastic care acoperă panoul de control de pe bază se numește rama. Desfaceți cele 5 șuruburi și scoateți rama.

  4. Cu ajutorul cleștelor cu ac, ridicați rama de pe locul ei.

  5. Separă rama de panoul de control prin apăsarea butoanelor și ridicarea în sus. Puneți rama și șuruburile deoparte.

  6. Rotiți tastatura/plăcuța circuitului și deconectați conectorul cu 4 pini (care ține firele roșu, galben, negru și albastru DFI). Placa circuitului și tastatura pot fi fixate cu o bandă adezivă (ajutor de montaj). Dacă este prezentă, îndepărtați-o cu ușurință; pentru remontare nu este necesară.

  7. Eliberați firele DFI dezlipind banda care le fixează în canal și le ține departe de motor. Banda poate fi folosită din nou sau înlocuită dacă este necesar.

  8. Ridicați motorul pentru a elibera firele DFI de jos.

  9. Cu ajutorul cleștelor cu ac, scoateți opritorul negru al firului din bază și introduceți firele DFI în orificiu.

  10. Pentru ca motorul, firele și placa circuitului să rămână în poziție în următorii pași, montați rama. Țineți placa circuitului în poziție verticală și fixați pe ea rama astfel încât butoanele să treacă prin panoul de control. Coborâți-o la loc pe bază și strângeți toate șuruburile.

Îndepărtarea plăcii DFI vechi:

1. Răsturnați cu grijă baza și desfaceți cele 9 șuruburi care unesc cele două jumătăți ale bazei.

2. Ridicați jumătatea superioară a bazei de partea inferioară și plasați-o spre dreapta (nu uitați: firele sunt încă conectate).

3. Găsiți plăcile DFI pe ambele părți ale orificiului. Pe partea dreaptă, treceți firele DFI prin orificiu, dacă nu sunt deja trecute.

4. Pe partea stângă, găsiți cele două fire negre și, cu cleștele cu ac, separați conectorii de borne.

5. Îndepărtați câte 2 șuruburi pe fiecare parte care fixează plăcile DFI de bază.

Instalarea plăcii DFI noi:

1. La marginea din față a orificiului, eliberați cablul panglică gri de sub cârlig.

2. Ridicați suporturile plăcii DFI de pe bază.

3. Luați placa DFI nouă și poziționați-o astfel încât firele negre să fie în stânga sus, iar firele DFI în dreapta sus. Când montați suporturile pe bază, asigurați-vă că cablul panglică gri nu este răsucit și nu împiedică șuruburile.

4. Înlocuiți cele 4 șuruburi care fixează ambele suporturi de bază.

5. Introduceți cablul panglică gri sub clips (peste firele deja existente).

6. Introduceți conectorii cu pini pe firele negre pe bornele metalice (în orice ordine și orientare). Pentru a reduce stresul pe componentă, este bine să sprijiniți degetul opus conectorului în timp ce apăsați. Aveți grijă ca borna metalică să fie introdusă în conectorul metalic și să nu intre accidental în carcasă roșie.

7. Pe partea dreaptă, treceți firele DFI prin orificiu pentru acces ulterior.

8. Înlocuiți cealaltă jumătate a bazei și asigurați-vă că găurile pentru șuruburi din partea superioară și inferioară sunt aliniate corect.

Înainte de strângerea șuruburilor:

Rotiți cu grijă baza și verificați partea frontală, unde se află sertarul de deșeuri. Asigurați-vă că firele din stânga sunt poziționate în stânga față de capul șurubului, astfel încât să nu blocheze sertarul de deșeuri. Este posibil să fie nevoie să ridicați baza pentru a repoziționa firele.

După ce totul este corect poziționat, strângeți cele 9 șuruburi cu grijă, evitând să le strângeți prea tare.

Rotiți baza cu fața în sus și desfaceți rama. Ridicați-o, apăsați butoanele pentru a o elibera și puneți-o deoparte.

Găsiți firele DFI pe care le-ați trecut prin orificiu.

Reconectați conectorul cu 4 pini la placa de bază, în colțul stâng jos. Conectorul are o cheie (sus și jos), deci se potrivește doar într-un singur sens; dacă simțiți rezistență, rotiți-l și încercați din nou.

Prindeți firele cu bandă adezivă, astfel încât să rămână în canal și să nu împiedice motorul sau transmisia.

Reatașați clema cablurilor apăsând-o până când se fixează.

Ridicați cu grijă motorul pentru a așeza firele DFI în canalul de sub el și continuați să poziționați firele în canalul din fața motorului.

Montați din nou rama pe placa de circuit și tastatură. Țineți placa în poziție verticală și așezați rama astfel încât butoanele să treacă prin panoul de control. Asigurați-vă că tastatura este bine fixată pe marginile plăcii. Verificați ca marginile ramei să fie în plan cu baza. După montare, verificați prin orificiul unde se vede roata dințată neagră să nu se vadă cabluri. Dacă firele sunt vizibile, îndepărtați rama, introduceți firele în canalul lor și fixați-le cu bandă adezivă.

Strângeți rama cu cele 5 șuruburi. Nu strângeți șuruburile prea tare.

Asamblați din nou globul, capacul și sertarul de deșeuri. Conectați aparatul la priză, porniți-l și lăsați-l să finalizeze ciclul inițial de curățare. Globul ar trebui să revină în poziția Home, cu indicatorul albastru de pregătire aprins. Dacă unitatea nu pornește ciclul sau nu funcționează corect, verificați instalarea.
